[네트워크] 소켓통신(TCP) 동작 원리

TCP로 서버와 클라이언트의 연동과 데이터가 전달되는 방식과 TCP가 UDP보다 느린 이유





이번 장에서는 서버와 클라이언트의 TCP 송수신 원리와 과정을 간략하게 알아보자.

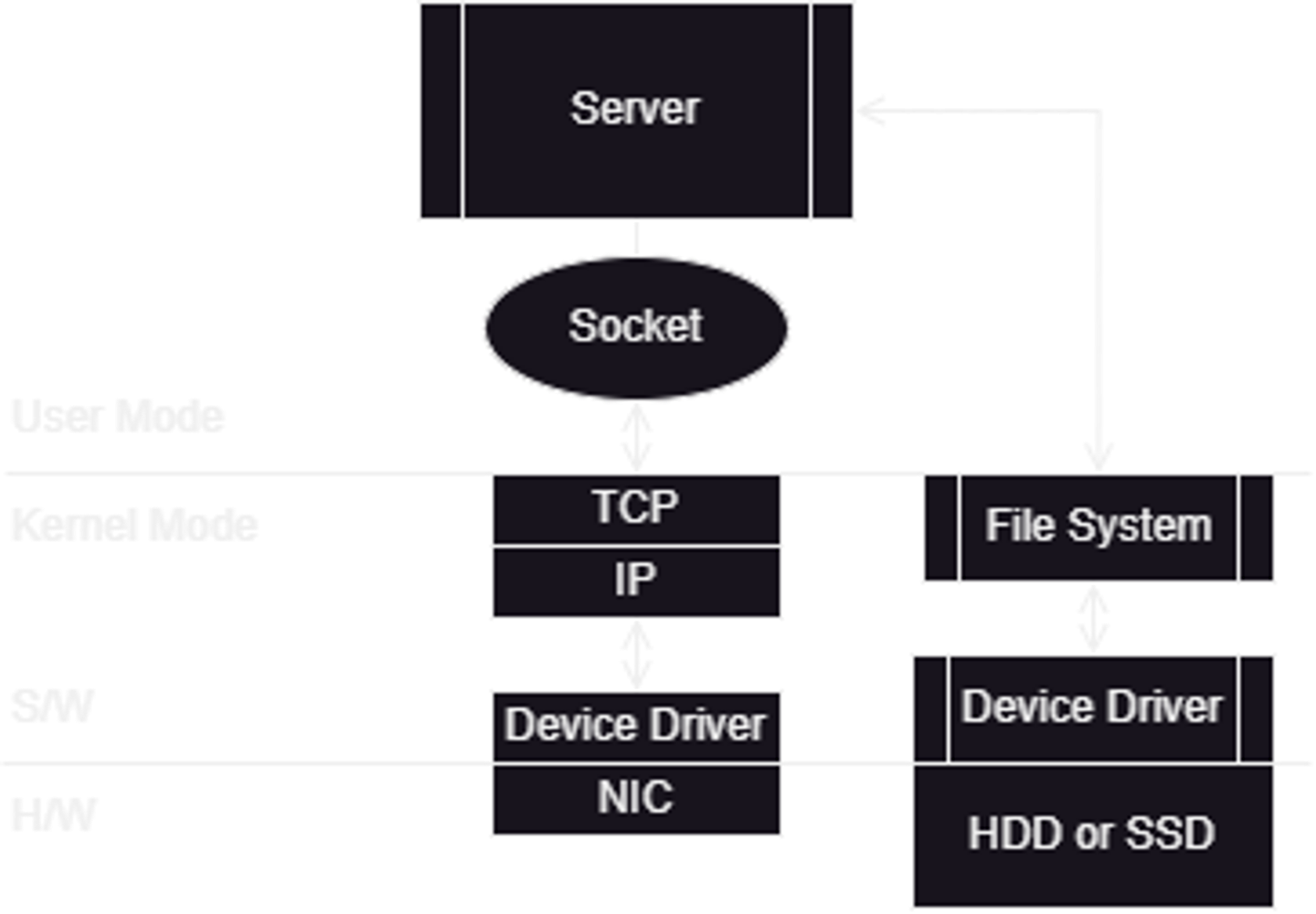

주요 구성요소



서버와 소켓

• 서버는 프로세스(Process)이다.
• 소켓은 서버와 클라이언트가 연결되는 통로이다.

  • 소켓의 본질은 파일(File)이며 프로토콜, 포트 번호, IP로 구성된다.
  • 소켓은 TCP/IP를 추상화한 것이다.
    • TCP는 Segment를 관리한다.
    • IP는 Packet을 관리한다.
• 서버는 소켓에게 RWX 오퍼레이션으로 I/O를 한다.
  • 소켓은 데이터를 송/수신을 하기에 RW동작만 한다.
  • 소켓 통신에서는 Read/Write/Excute를 다르게 명칭한다.
    • Read ⇒ Receive
    • Write ⇒ Send



NIC (Network Interface Controller)

• IP 프로토콜에서 생성한 Packet을 Frame에 넣어 인터넷으로 송신한다.



2차 메모리 저장소(HDD, SDD)

• 2차 메모리 저장소(HDD, SDD)에는 파일이 들어있다.
  • File system이 파일들을 관리한다.
  • 저장소의 Device Driver가 File System과 통신하여 파일의 I/O를 관리한다.







---

서버 송신 과정

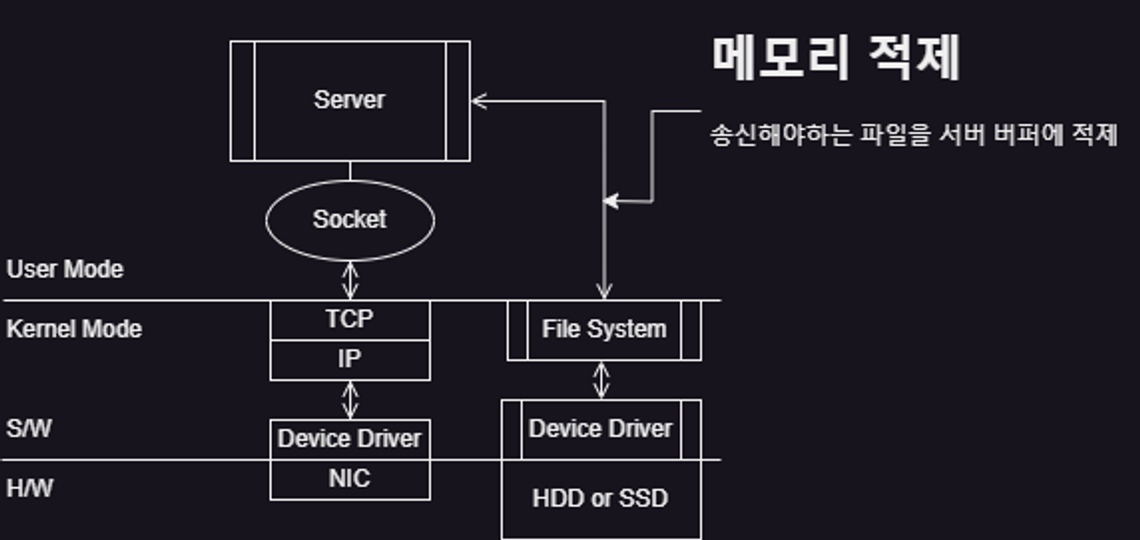

메모리 적제

• 2차 저장소에서 송신할 파일을 서버 메모리에 할당한다.
  • 서버 메모리 할당시 메모리 크기는 서버 개발자가 결정한다.
    • 예로 10MB의 파일을 송신해야하고 서버 버퍼 크기가 64KB로 설정되어있다.
    • 10MB의 파일을 64KB 단위로 나누어 File System이 Read하여 서버 버퍼에 적제한다.

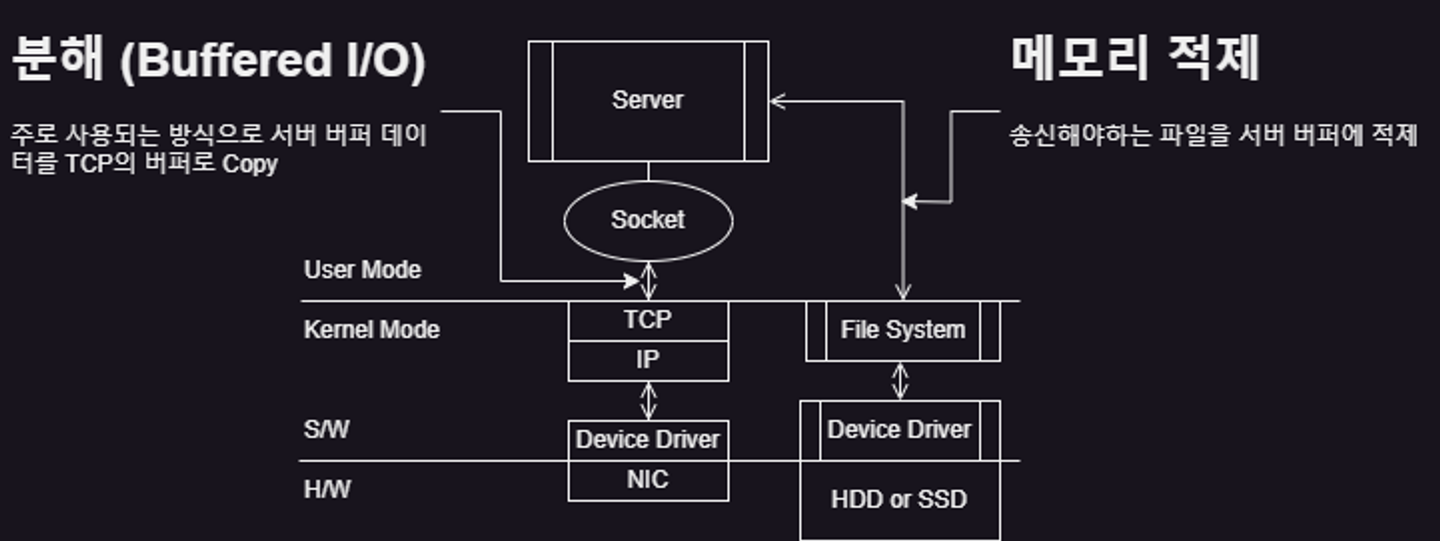

TCP 프로토콜로 이전 = 분해

• 소켓에서 파일을 분해하여 패키지를 생성한다.
  • TCP 프로토콜 내부에도 버퍼가 존재한다.
  • 서버 버퍼에서 TCP 버퍼로 Copy가 된다.
    • 위 동작을 Bufferd I/O로 명칭한다.
      • 버퍼의 크기 설정, 공정 과정에 대한 자세한 설명은 다른 글에서 정리한다.

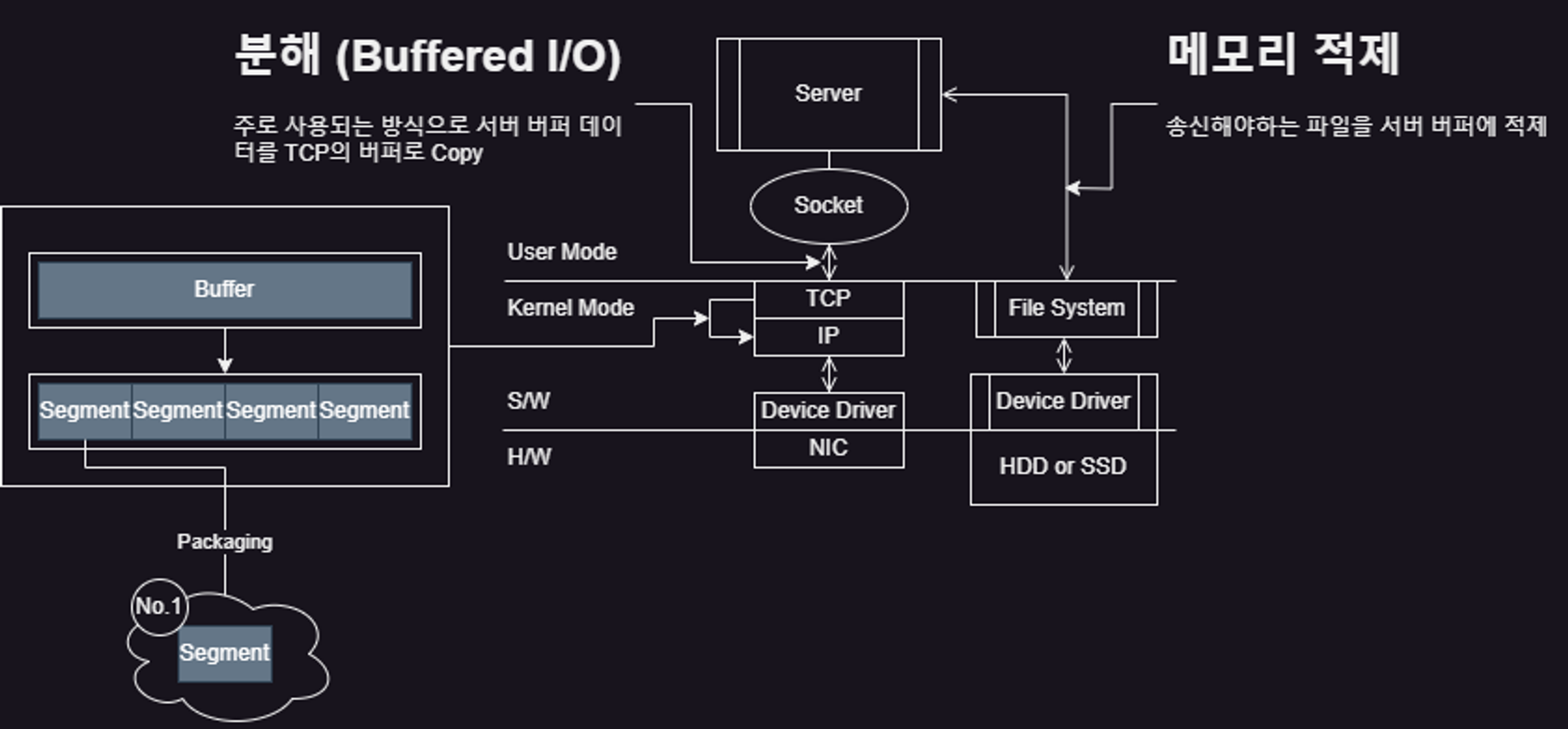

IP 프로토콜로 이동

• TCP 버퍼 데이터를 Segment단위로 분해하여 IP로 전달한다.
  • Segment로 변환 과정에서 고유 넘버를 부여한다.
  • IP Packet으로 전환한다.
    • Packet 후처리 과정이 있지만 따로 문서화 필요

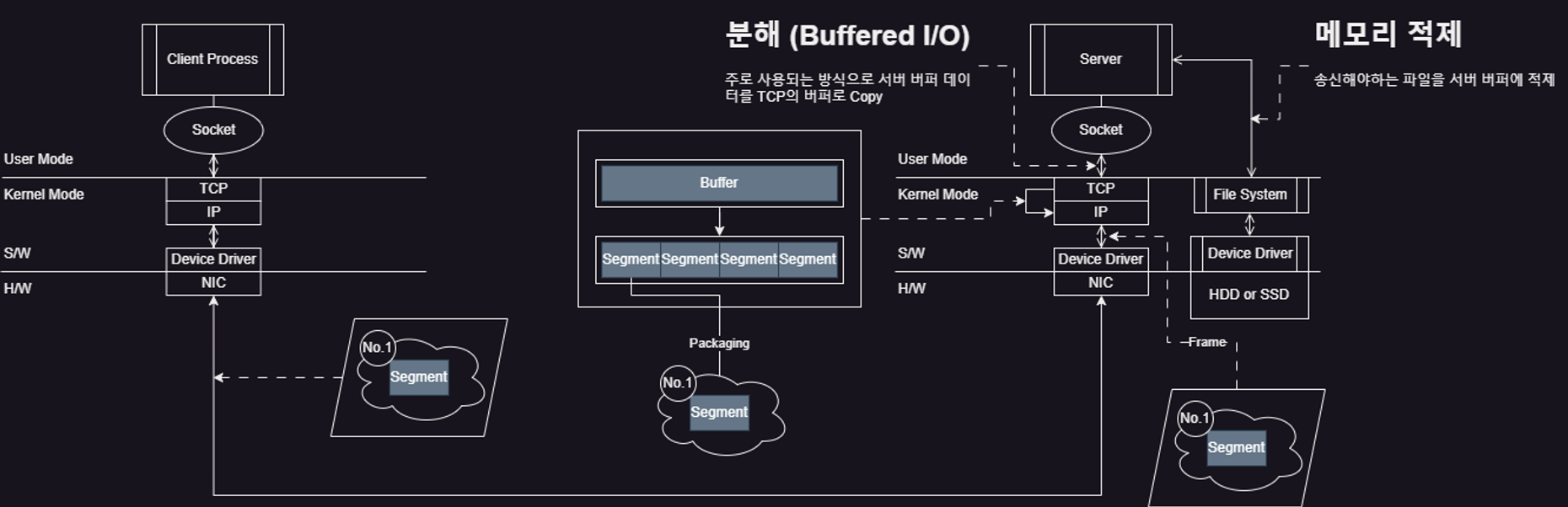

엔드포인트

• Packet을 L2수준에서 내려올때 Frame에 입력된다.
• 인터넷을 통해 Frame을 전달한다.
  • 엔드포인트에 도착까지 여러번의 Frame변화를 거친다.





---

클라이언트 PC

응답 확인

• 위 서버가 데이터를 보내는 과정을 통해 클라이언트가 Frame을 받는다.

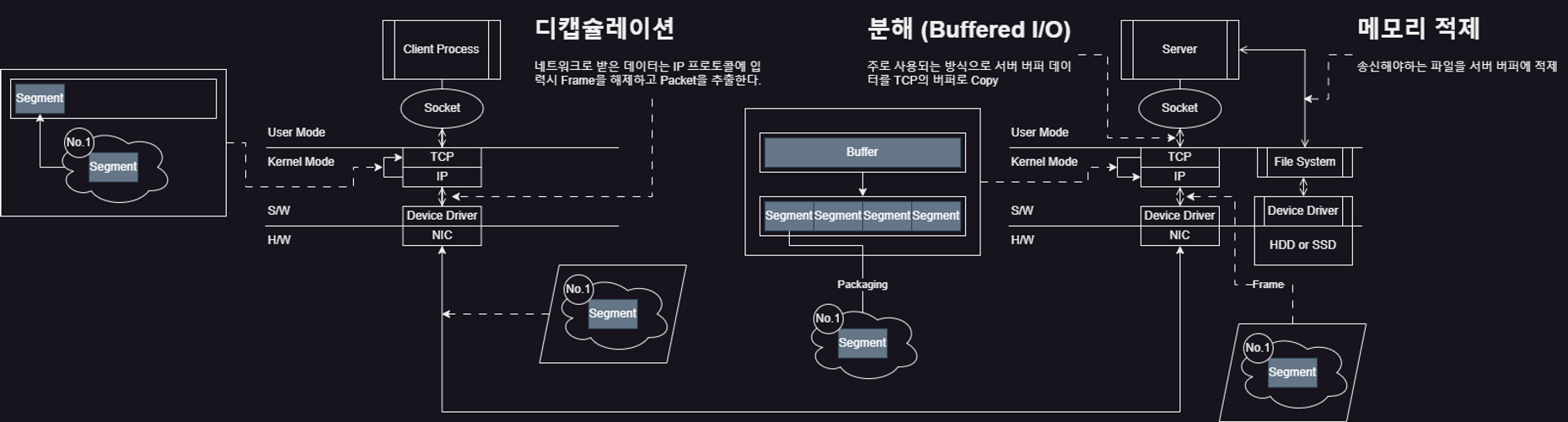

디캡슐레이션 (Decapsulation)

• 디캡슐레이션을 통해 L2로 올라갈때 Frame을 제거하고 Packet확보한다.
• 확보한 Packet 속 Segment를 클라이언트 TCP 버퍼에 할당한다.
  • 이때 버퍼 공간의 크기는 Window Size라고 한다.
    • Window Size는 수신자(클라이언트)가 수락할 수 있는 데이터의 양이다.
    • TCP 핸드셰이크 프로세스 중에 발신자와 수신자 간에 협상된다.
• 위 과정을 어느정도 반복한다.
  • 항상 그런 것은 아니지만 대략 2개정도의 Segment가 오면 중단한다.

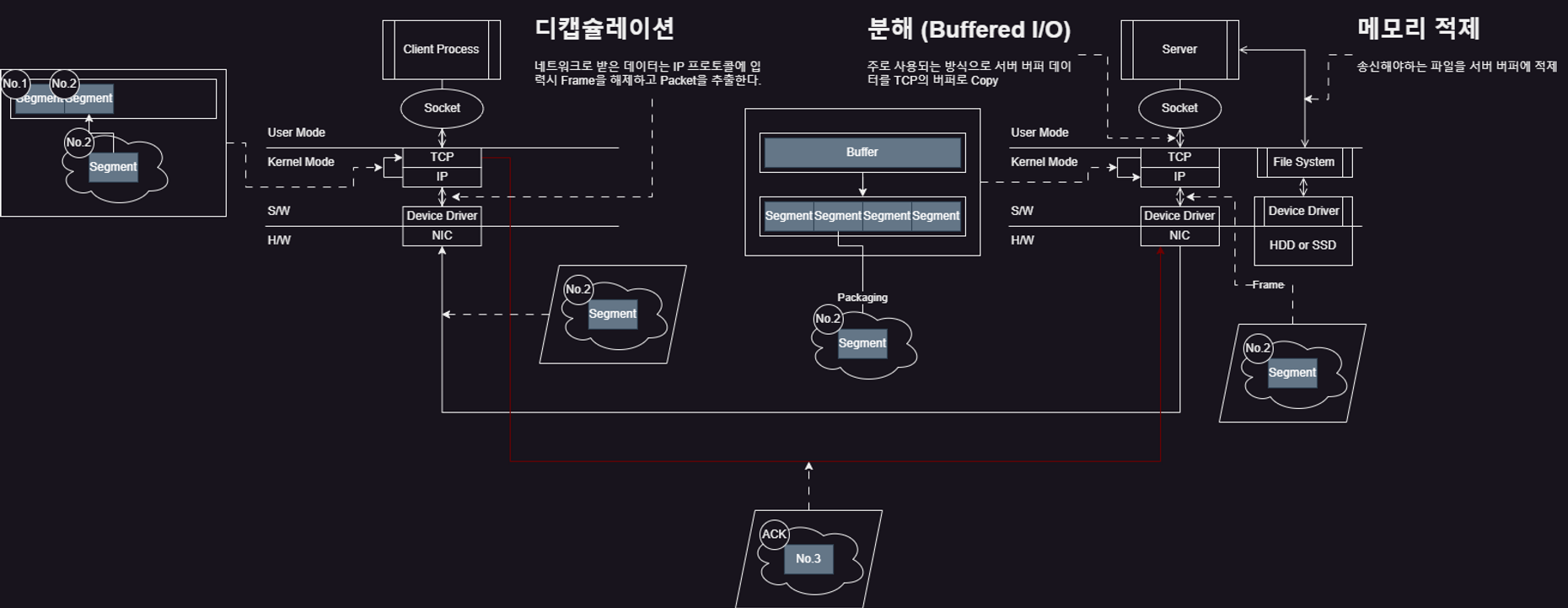

ACK 반환

• 2번까지 데이터를 전송한다면 서버는 Wait상태로 전환된다.
  • 아주 중요한 포인트이다. 클라이언트의 ACK반환을 기다린다.
  • TCP의 속도 문제가 발생하는 이유이며 UDP보다 느린 이유이다.
• 2번째 Segment까지 도착한다면 ACK를 반환한다.
  • ACK는 다음 전달 받을 Segment 넘버와 Window Size를 포함한다.
  • 서버는 ACK를 통해 다음 사실들을 확인한다.
    • 데이터 순서 확인 및 재전송 여부를 결정한다.
    • Window Size로 여유공간 확인 및 전송 여부를 확인한다.
      • Window Size > MSS(Maximum Segment Size) = ?
        • Yes : 데이터 전송
        • No : Wait
• Window Size가 부족하여 Wait가 걸리는 경우 클라이언트 소켓 버퍼에 빠르게 Read하여 여유공간을 만들어야한다.
  • 위 경우의 네트워크 속도 문제는 클라이언트의 문제이다.





---

요약

• 서버는 프로세스이다.
• 소켓은 서버와 클라이언트가 연결되는 통로이다.
• 소켓의 본질은 파일이며 File I/O가 주된 업무이다.
• 소켓 프로그래밍은 TCP/IP가 본질이다.
• 소켓은 프로토콜, 포트, IP로 구성된다.
• 소켓은 서버와 RWX로 I/O를 한다.
  • Read
  • Send
• TCP는 Segment를 담당한다.
• IP는 Packet을 담당한다.
• NIC는 Frame을 담당한다.

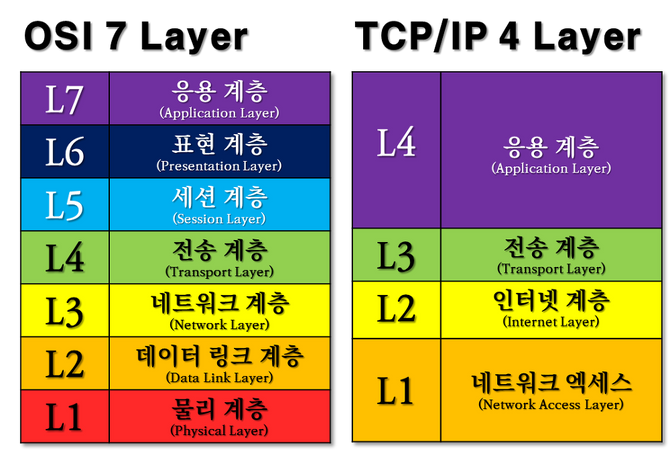

• TCP/IP 프로토콜의 네트워크 레벨은 다음과 같다.
  • L1 : 물리적인 주소로 MAC을 사용
  • L2 : 통신 노드 간의 IP패킷을 전송하는 기능과 라우팅 기능을 담당
  • L3 : 통신 노드 간의 연결을 제어하고, 신뢰성 있는 데이터 전송을 담당
  • L4 : TCP/UDP 기반의 응용 프로그램을 구현할 때 사용

• 서버는 저장장치에서 전송할 데이터를 버퍼에 저장한다.
• TCP가 버퍼의 데이터를 Copy한다.
• TCP가 버퍼의 데이터를 Segment단위로 나눈다.
• TCP가 각 Segment에 고유 넘버를 부여한다.
• L2 레벨로 내려오며 IP에서 Segment를 패키징한다.
• NIC를 통해 IP 패킷을 Frame에 넣는다.
• Frame이 인터넷을 통해 엔드포인트로 이동하며 여러번 변화를 겪는다.
• 클라이언트가 Frame을 받는다.
• IP에서 디캡슐레이션을 통해 Packet을 확보한다.
• Packet에서 Segment를 확보하여 TCP 버퍼에 할당한다.
• 두번째 Segment를 받기까지 반복한다.
• 두번째 Segment확보 후 서버는 Wait 상태에 돌입한다.
• 두번째 Segment확보 후 클라이언트는 ACK를 반환한다.
• ACK에는 다음 Segment 고유넘버와 Window Size가 전달된다.
• 서버는 ACK를 받아 확인한다.
• 서버는 Segment 고유넘버가 순서대로 전달되는지 확인한다.
  • 순서가 다르면 재전송한다.
• 서버는 Window Size가 MSS보다 작지 않은지 확인한다.
  • Window Size가 작으면 Wait 상태로 돌입한다.
• 클라이언트는 항상 TCP 버퍼에서 File 버퍼로 빠르게 옮겨준다.





---
